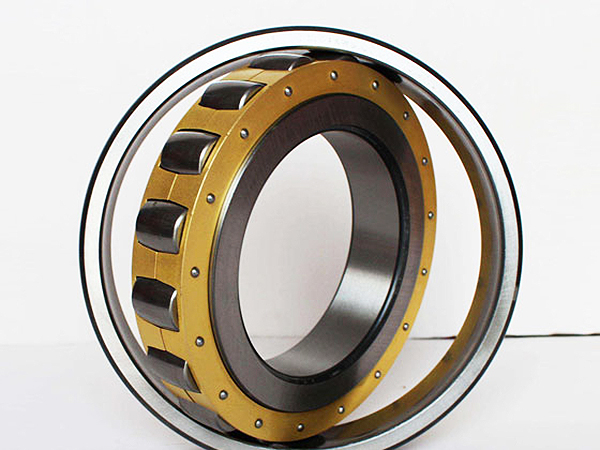

调心滚子轴承具有两列滚子，外圈有1条共用球面滚道，内圈有2条滚道 并相对轴承轴线倾斜成一个角度。这种巧妙的构造使它具有自动调心性能，主要承受径向载荷，同时也能承受任一方向的轴向载荷。特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。该类轴承外圈滚道是球面形，故其调心性能良好，能补偿同轴度误差。
结构类型
调心滚子轴承其内孔有圆柱形和圆锥形两种，圆锥形锥孔锥度为1：30 和1：12两种，这种圆锥形内孔轴承配以紧定套或退卸套，即可将锥形内孔调 心球轴承方便、迅速地装配在光轴或阶梯机轴上。此类轴承在与圆锥形轴个配时，内圈沿轴向移动可以调整轴承的径向游隙。
后置代号
将后置代号为K、K30的圆锥孔调心滚子轴承，安装在相配的紧定套上，则成为后置代号为K+H型和K30+H型轴承。此种轴承可以装在没有轴肩的光轴上，适用于需要经常安装和拆卸轴承的场合。为了改善轴承的润滑性能，在轴承外圈车有环形油槽并钻有均匀分布的三个油孔，其后置代号为W33。
型号分类
调心滚子轴承的型号有：调心滚子轴承(20000CC型);圆锥孔调心滚子轴 承(20000CCK型);调心滚子轴承(20000CC/W33型);圆锥孔调心滚子轴承 (20000CCK/W33型);装在紧定套上的调心滚子轴承(20000CCK+H型);装 在紧定套上的调心滚子轴承(20000CCK/W33+H型)共6种。
主要用途
造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱轴承座、轧钢机辊子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
